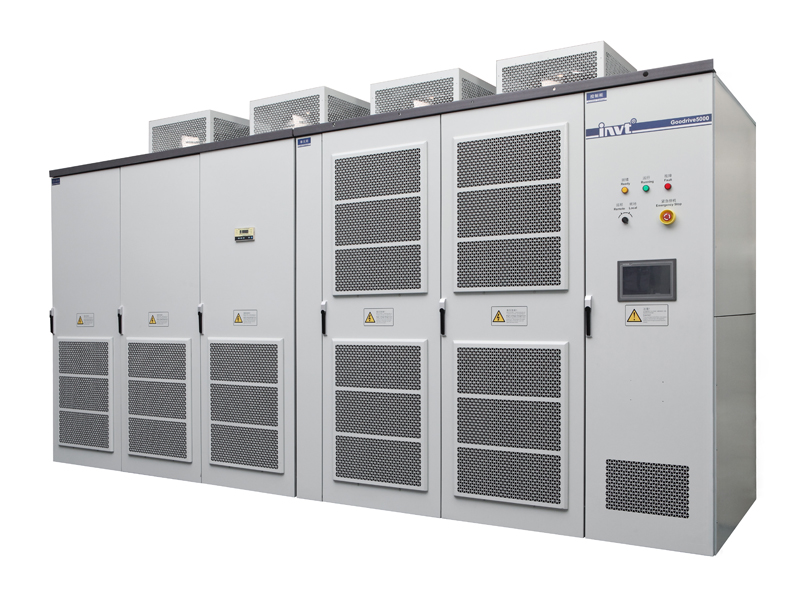

Goodrive5000系列高压矢量变频器

Goodrive5000系列矢量高压变频器是深圳市英威腾电气股份有限公司自主研发、设计、生产的第二代高压变频调速装置,系统采用了主流的功率单元串联技术,以DSP+ARM+FPGA三核处理器为控制核心,集成了电机矢量控制算法,具有控制精度高,响应速度快,低频大转矩等特点,十分适用于高压异步电机和同步电机节能调速以及工艺改善,已经广泛应用于风机、泵、压缩机、皮带机、提升机等负载。
pic_product_20170911100637637
产品描述
规格参数
经典案例

● 三种电机控制技术



● 驱动两种电机



● 四象限驱动技术(四象限变频器)

功率单元使用IGBT进行整流,实现能量双向流动,节能环保;

具有100%全功率的能量回馈能力;



● LVRT低电压穿越技术

宽范围电压抗扰能力:系统具有AVR(电压自动调节)功能,满足严苛的电网环境;

85%-110%   满载输出

65%-85%    降额输出

110%-120%  降额输出

瞬停不停:用户高压母线在允许时间(0~5s)内掉电,系统不停机,电压恢复时0.1~1s内可实现自启动至设定值;



● 全频段转速追踪

在未知电机运行状态的情况下启动变频器,系统能精准追踪电机当前的转速与方向,并控制输出相匹配的电压,实现飞车启动,减小对电网的冲击;



● 优异的低频控制技术

先进的死区补偿技术,低频波形好;优化的低频抑制震荡算法,不会引起电机共振。



● 双频制动技术

通过在输出电压上叠加反向的高频分量,产生强大的制动力矩,大幅减少电机减速时间,适用于对负载制动要求较高的工艺场合;



● 单元旁路技术

同级旁路:当某个单元失效后,系统自动旁路每相对应单元,适用于可降额运行的场合;



中性点偏移旁路:只旁路失效单元,电压输出能力高,现场适应能力强,适用于比较极端的情况;



● 丰富的总线接口

提供丰富的现场总线协议以及选配卡,方便与用户的DCS系统相连,实现设备集中化监控和管理;

● 物联网监控方案

远程参数设置,故障分析,维护管理;

支持GPRS定位及语音视频;

高并发服务器架构设计;

数据采集灵活性高,多样化终端设备接入;

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加
项目 两象限 四象限
输入 电压等级 AC 3PH AC 3PH
3kV 6kV 4.16kV 6kV 6.6kV 10kV 11kV 6kV 10kV
电压波动范围 -15%~+10%
电压频率 50/60Hz;±5%
功率因素 ≧0.97(满载时)
系统效率 ≧96%(满载时)
电流谐波 ≦4% ≦2% ≦4%
输出 电压范围 0~额定输入电压
频率范围 0~120Hz(可定制)
电流谐波 ≦4% ≦2% ≦4%
控制
性能
控制方式 矢量化V/F控制;无PG矢量控制(SVC);有PG矢量控制(VC)
调速比 1:50(VF);1:100(SVC);1:200(VC)
速度控制精度 ±1%(VF);±0.4%(SVC);±0.2%(VC)
转矩响应时间 <200ms(SVC);<100ms(VC)
启动转矩 0.5Hz 150%额定转矩(SVC);0Hz 180%额定转矩(VC)
过载能力 120%:120s;150%:5s;200%:立即保护
加减速时间 0-3600s(可定制)
回馈控制方式 同步整流控制技术
回馈能力 100%,即变频器的最大回馈功率与最大输出功率相同
用户
端子
开关量输入 8路数字量输入(可扩展,可编程)
开关量输出 8路继电器输出(可扩展,可编程)
模拟量输入 3路:AI1、AI2:0~10V/0~20mA;AI3:-10V~10V
模拟量输出 4路:AO1、AO2、AO3、AO4:0~10V/0~20mA
高速脉冲输入 1路:输入范围:0~50kHz
高速脉冲输出 1路:输出范围:0~50kHz
保护
功能
系统保护 过流、过压、欠压、电机过载、变频器过载、缺相,过热、温控仪故障、门禁故障、通讯故障等
单元保护 欠压、过压、电源、过热、输入缺相、VCE故障、电源故障、通讯故障、旁路失败等
  人机界面 触摸屏
通讯方式 支持Modbus协议(提供标准RS485接口),Profibus和以太网方式可选配
安装方式 机柜安装
防护等级 IP30
噪音等级 ≤75dB
进出线方式 下进下出,其他方式选配
冷却方式 强制风冷
控制电源 AC 380V±10%
MTBF 50000h
环境温度 -5℃~+40℃, 40℃以上可降额使用,最高运行温度50℃;每升高1℃,降额容量1.5%。温度60℃空载运行
环境湿度 5%~95%,无凝露
海拔高度 1000m以下,超过1000m需降额使用,每升高100m,降额容量的1%
存储环境 应存放于无尘、无阳光直射、无可燃或腐蚀性气体、无油污、无水蒸气和振动的场合
振动幅度 0.59g以下
